ALACER COMPANY · SYSTEM SUFITOWY
TIP TOP
Akustyczny sufit listwowy

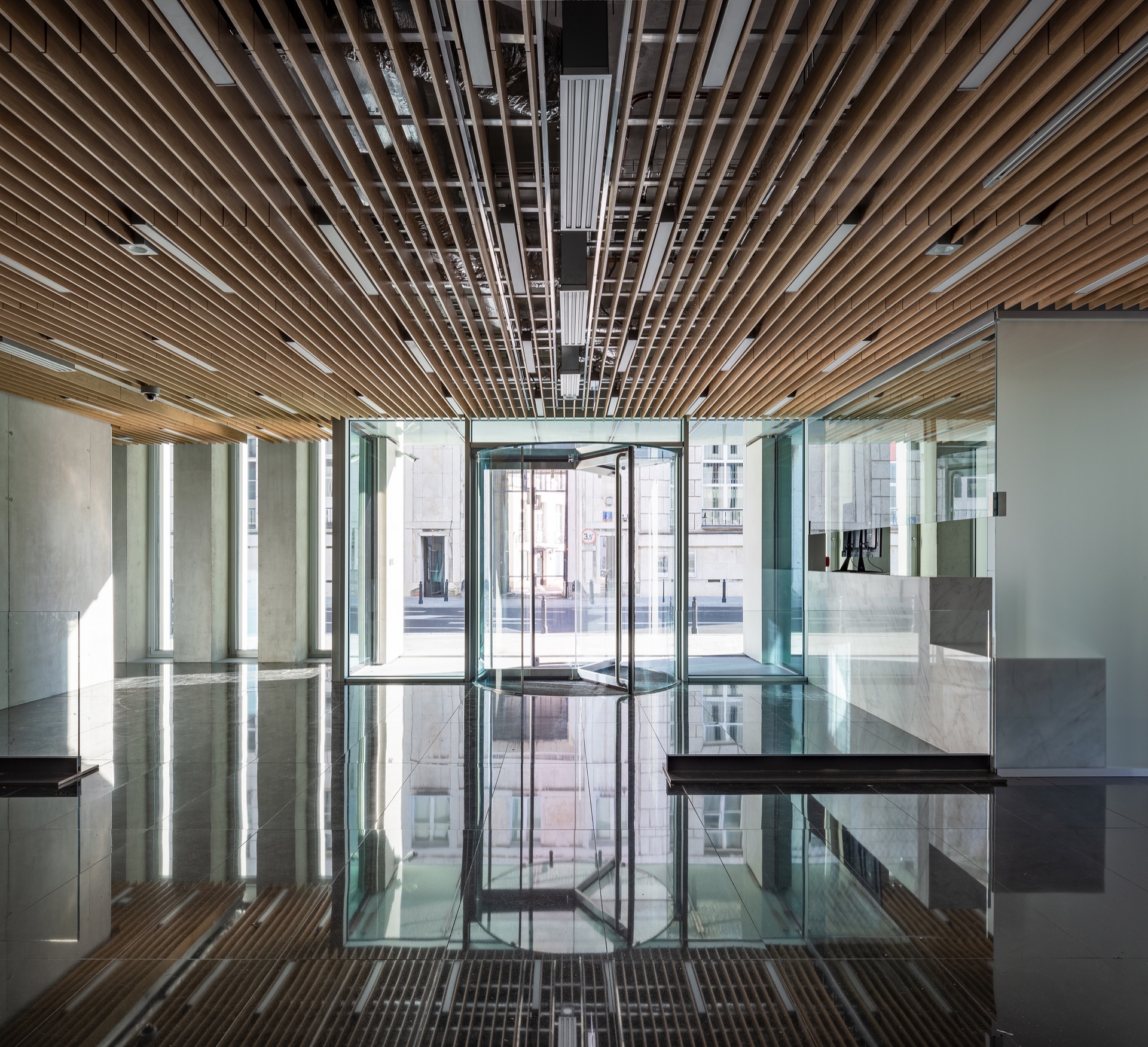

Realizacja: Budynek Komisji Sejmowych, Warszawa
Listwy drewniane
w systemie TOP
Panele listwowe TIP TOP to dekoracyjne listwy z MDF fornirowanego lub lakierowanego oraz z drewna naturalnego, montowane do profili CD 60 w systemie podkonstrukcji TOP. System umożliwia tworzenie połaci listwowych o dowolnym rozstawie, dając pełną swobodę w kształtowaniu akustyki i estetyki wnętrza.
Modułowość i elastyczność
Rozstaw listew i szerokość szczeliny dowolnie regulowane — system dostosowuje się do projektu, a nie odwrotnie.
Demontaż i rewizja
Każda połać demontowalna niezależnie. Systemowe otwory rewizyjne dostępne w standardzie.
Naturalny materiał
MDF fornirowany, lakierowany lub drewno naturalne — listwy zabezpieczone do stopnia trudnopalności.
Akustyka klasy A
Przezierność ≥ 30% oznacza, że parametry pochłaniania są tożsame z zastosowaną wełną mineralną — gwarantując klasę A przy właściwym doborze izolacji.
Parametry techniczne
| Listwa | |
|---|---|
| Materiał | MDF fornirowany / lakierowany, drewno naturalne |
| Długość max | 2700 mm |
| Wykończenie | Lakier bezbarwny, lakier kyjący RAL, fornir naturalny |
| Przezierność | ≥ 30% (zmienna wg rozstawu) |
| Reakcja na ogień | Klasa D / C (z impregnacją) |
Podkonstrukcja TOP
| System nośny | |
|---|---|
| Profil główny | CD 60 |
| Rozstaw profili | 680 mm / 1200 mm |
| Zawiesia | Noniuszowe WGN20 / WDN PG |
| Norma | PN-EN 14195:2015 |
| Obciążenie dop. | 0,25 – 0,36 kN/zawiesie |
| Klasa korozyjności | C1, C2 |
Zasada przezierności
i pochłaniania
System listwowy TIP TOP charakteryzuje się otwartością akustyczną. Duże szczeliny między listwami zapewniają swobodny przepływ fali dźwiękowej, co sprawia, że właściwości pochłaniania zależą niemal wyłącznie od materiału umieszczonego ponad systemem. Czarna fizelina akustyczna stosowana jest bezpośrednio na listwach, przed wełną mineralną — maskuje przestrzeń ponad sufitem i wspiera pochłanianie wysokich częstotliwości.
Zgodnie z powszechnie przyjętą praktyką inżynierską oraz wytycznymi norm PN-EN ISO 354:2003 i PN-EN ISO 11654:1997, przy przezierności sufitu powyżej 30% wkład materiału listew w pochłanianie dźwięku jest pomijalny. Efektywne parametry akustyczne systemu TIP TOP są równoważne parametrom zastosowanej wełny mineralnej — zazwyczaj klasa pochłaniania A (αw ≥ 0,90).
Zachowuje się pełną swobodę doboru wełny (grubość 50 lub 100 mm, gęstość 40–60 kg/m³) oraz wysokości montażu, regulując zakres pochłanianych częstotliwości bez ingerencji w estetykę listew.
Schemat przepływu dźwięku przez system listwowy TIP TOP
Przykładowe konfiguracje akustyczne
Poniższe warianty ilustrują wpływ grubości wełny i wysokości montażu na pochłanianie dźwięku. We wszystkich konfiguracjach stosowana jest czarna fizelina akustyczna.
Wełna 50 mm · bez pustki
Montaż E-50 · wys. 50 mm
| Grubość wełny | 50 mm |
| Gęstość | 40–60 kg/m³ |
| Pustka powietrzna | brak |
| Całk. wys. montażu | ~50 mm |
| Czarna fizelina | tak |
| Klasa pochłaniania | B–C |
| αw orientacyjne | ≈ 0,60–0,70 |
Wełna 50 mm · pustka E-100
Montaż E-100 · wys. ~85 mm
| Grubość wełny | 50 mm |
| Gęstość | 40–60 kg/m³ |
| Pustka powietrzna | ~35 mm |
| Całk. wys. montażu | ~85 mm |
| Czarna fizelina | tak |
| Klasa pochłaniania | A |
| αw orientacyjne | ≈ 0,85–0,95 |
Wełna 100 mm · pustka E-100
Montaż E-100 · wys. ~125 mm
| Grubość wełny | 100 mm |
| Gęstość | 40–60 kg/m³ |
| Pustka powietrzna | ~35 mm |
| Całk. wys. montażu | ~125 mm |
| Czarna fizelina | tak |
| Klasa pochłaniania | A |
| αw orientacyjne | ≈ 0,90–1,00 |
Wełna 50 mm · pustka E-275
Montaż E-275 · wys. ~260 mm
| Grubość wełny | 50 mm |
| Gęstość | 40–60 kg/m³ |
| Pustka powietrzna | ~210 mm |
| Całk. wys. montażu | ~260 mm |
| Czarna fizelina | tak |
| Klasa pochłaniania | A |
| αw orientacyjne | ≈ 0,85–0,95 |
* Wartości orientacyjne na podstawie badań laboratoryjnych zbliżonych konfiguracji. Dobór wełny mineralnej według wymagań projektowych akustyki pomieszczenia.
Systemowa podkonstrukcja TOP
TOP to sufitowy system mocowania paneli listwowych, połaciowych, kasetonowych oraz baffli akustycznych, przeznaczony do wnętrz komercyjnych i publicznych. Pełni funkcję nośnika, zapewniając równocześnie odpowiednią odległość od stropu. Każda listwa lub połać jest demontowalna niezależnie, a systemowe otwory rewizyjne są dostępne w standardzie.

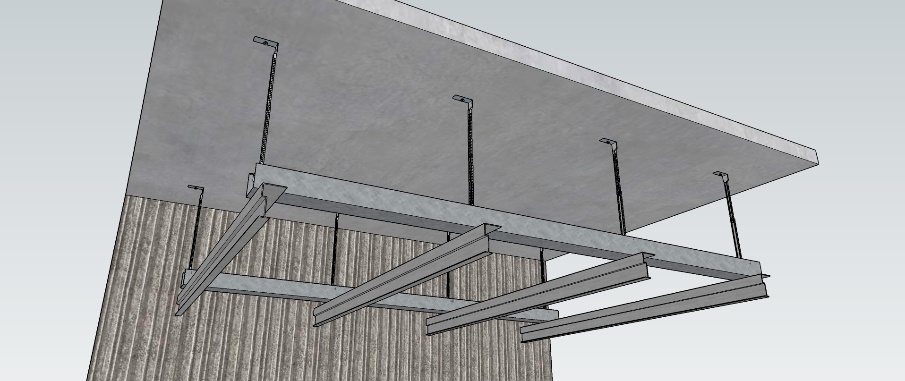

Mocowanie do systemu profili stalowych C-U
Stalowa konstrukcja pośrednia C-U wyznacza precyzyjną płaszczyznę montażową niezależnie od stanu stropu. Profile noniuszowe mocowane do stropu przenoszą obciążenia na poziome profile główne TOP, do których poprzez śruby metryczne mocowane są listwy TIP TOP.
Zawiesie: WGN20 / WDN PG wg PN-EN 14195:2015
Obciążenie dopuszczalne: 0,25–0,36 kN/zawiesie

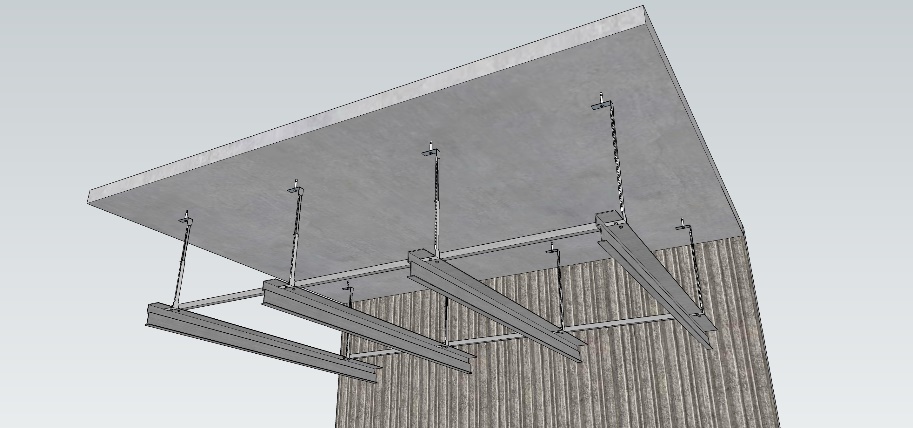

Mocowanie bezpośrednio do stropu zawiesiami noniuszowymi
Zawiesia noniuszowe mocowane bezpośrednio do stropu podwieszają profile główne TOP bez dodatkowej konstrukcji pośredniej. Rozwiązanie szybsze montażowo, stosowane gdy strop jest równy i dostępny.
Zawiesie WDN PG: długość 300 mm
Blacha DX51+Z · Ocynk Z100 · Klasa korozyjności C1, C2
Elementy systemu

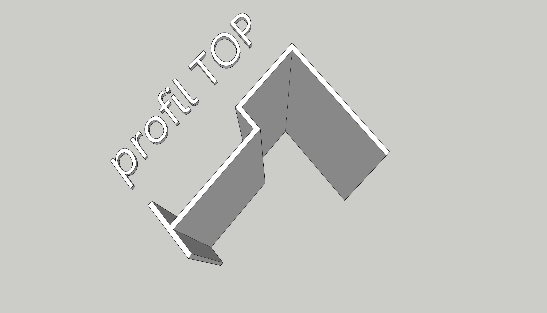

Profil główny TOP
Stalowy profil nośny z zamkiem zatrzaskowym. Przyjmuje listwy TIP TOP bez narzędzi — każda listwa demontowalna niezależnie.
Zawiesia WGN20 i WDN PG
Zawiesie noniuszowe ze stali ocynkowanej DX51+Z. Regulacja wysokości w zakresie całej długości zawiesia.
Detal połączenia
Zawiesie noniuszowe w złożeniu — widok mechanizmu blokady wysokości. Regulacja płynna, blokada przez ząbkowanie.

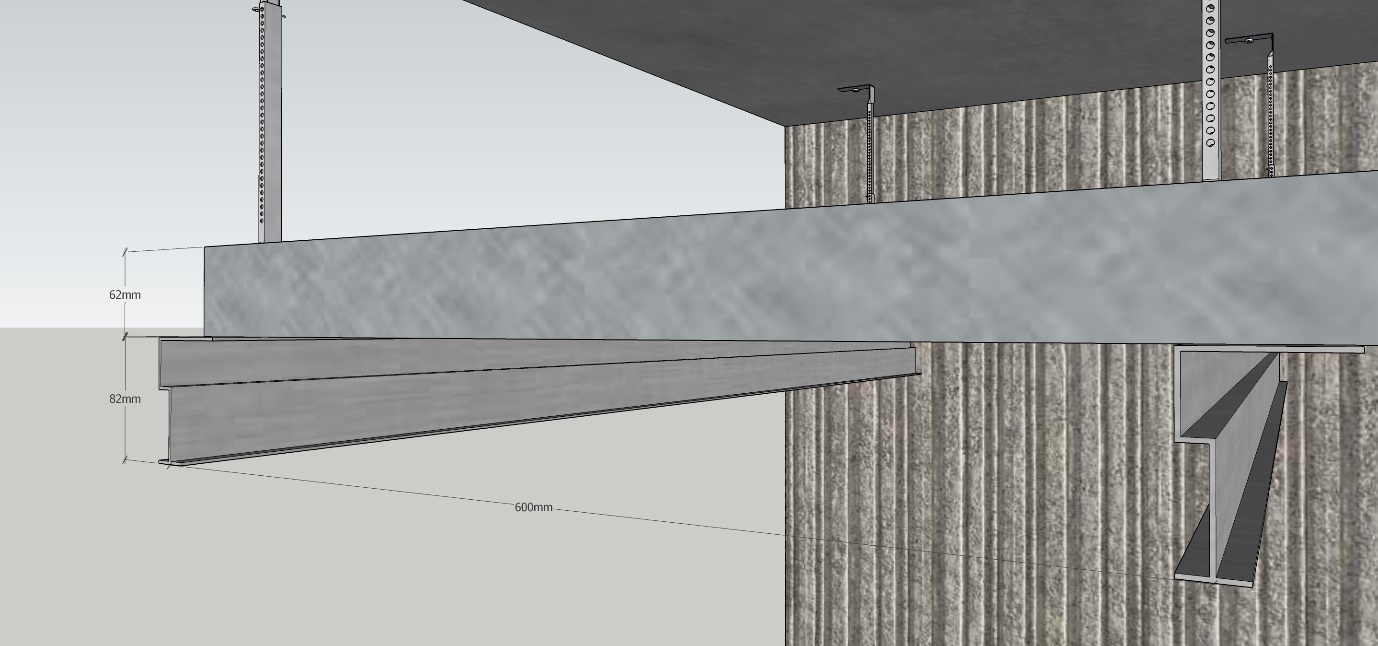

Przekrój systemu — profil główny TOP

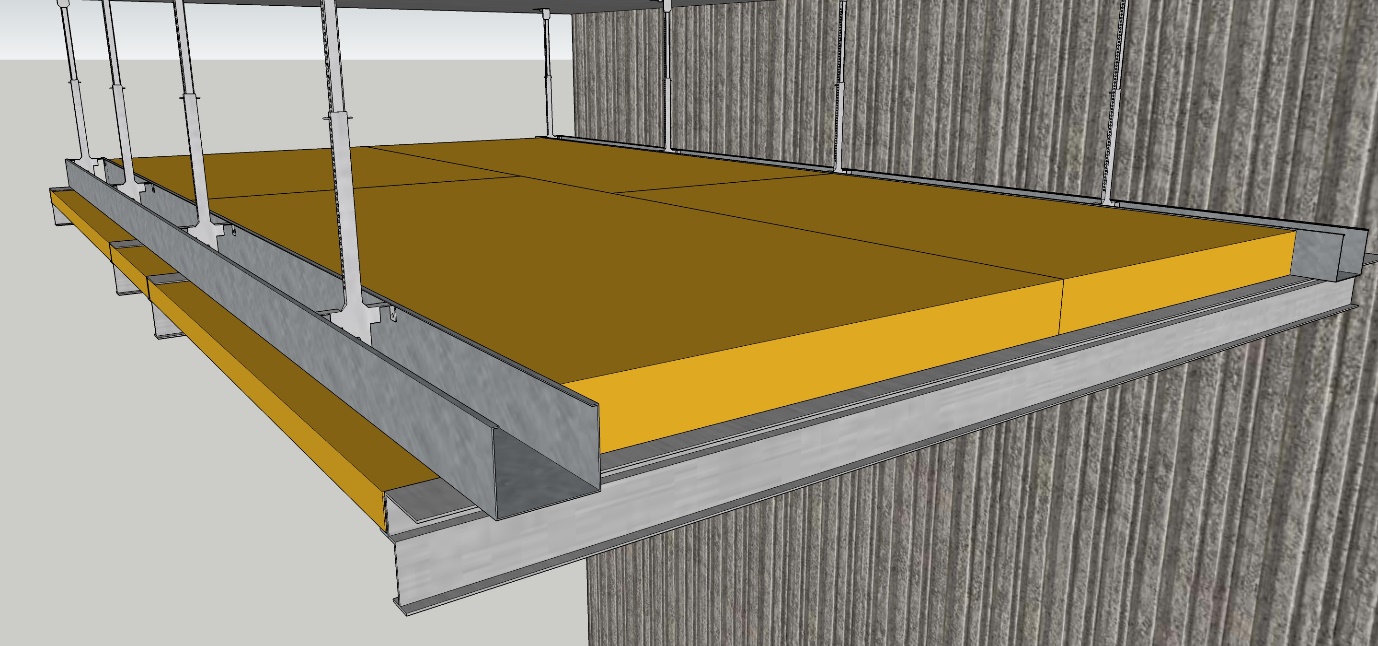

Wełna mineralna w systemie TOP

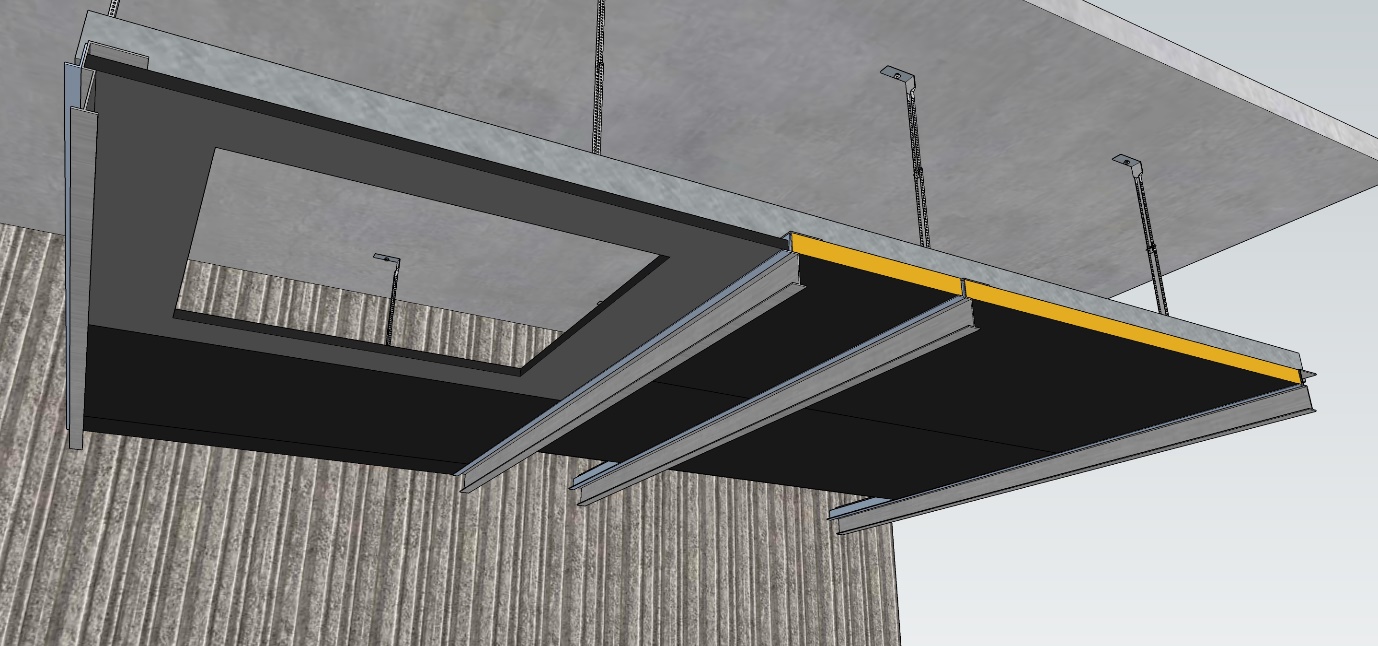

Systemowy otwór rewizyjny
System TOP zawiera standardowy otwór rewizyjny przystosowany do większości konfiguracji sufitowych. Panel demontuje się bez narzędzi, zachowując estetykę sąsiednich elementów.
Wykończenie: tożsame z pozostałymi listwami
Demontaż: bez narzędzi, niezależny od sąsiednich listew
Schemat montażu listew w systemie TOP — etapy
Montaż połaci listwowej przebiega sekwencyjnie — od pozycjonowania pierwszej listwy od dołu, przez mocowanie śrubami M6, aż do ukończenia całej połaci.

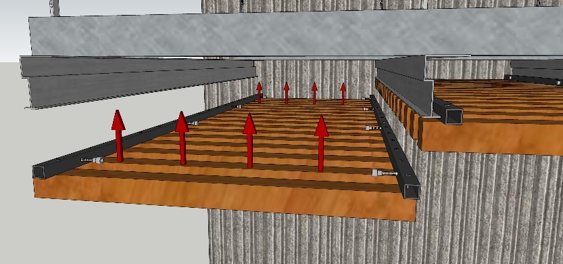

Pozycjonowanie listew od dołu
Listwy TIP TOP wprowadzane są od dołu w kierunku profili głównych TOP. Każda listwa pozycjonowana niezależnie — możliwy dowolny rozstaw i szerokość szczeliny.

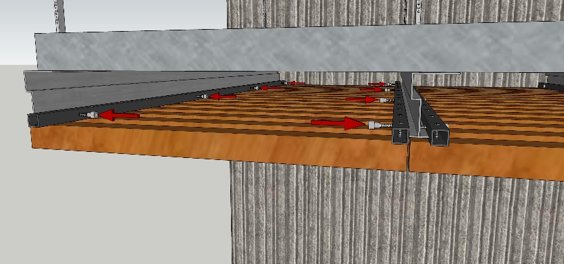

Mocowanie śrubami metrycznymi M6
Po wciśnięciu ku górze listwa przykręcana jest śrubami metrycznymi M6 do profilu TOP. Śruby zapewniają pewne połączenie, umożliwiając wielokrotny demontaż.

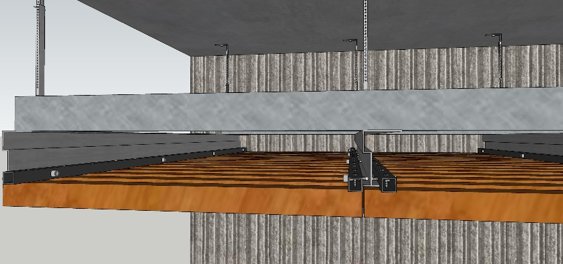

Połać w trakcie montażu
Widok przekrojowy połaci listwowej w trakcie zapełniania. Profile nośne CD60 zawieszone na zawiesiach noniuszowych wyznaczają płaszczyznę sufitu.

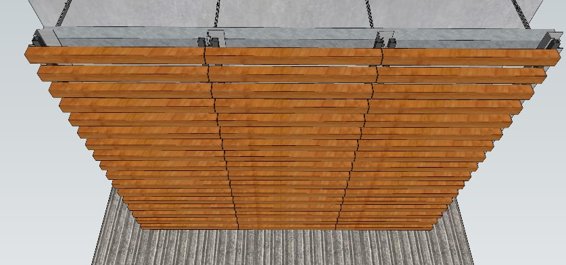

Gotowa połać listwowa — widok od dołu
Ukończona połać listwowa TIP TOP widoczna od strony wnętrza. Szczeliny między listwami zapewniają przezierność ≥ 30%.
Drewno, fornir, lakier —
pełna swoboda estetyczna
Listwy TIP TOP dostępne są w trzech rodzajach wykończenia, każdy z możliwością indywidualnej kolorystyki lub doboru gatunku drewna. Połączenie estetyki naturalnych materiałów z precyzją produkcji maszynowej.
Fornir naturalny
Okleinowanie naturalnym fornirem drewnianym. Niepowtarzalna faktura słojów, lakierowana lub olejowana.
Lakier bezbarwny
Transparentna powłoka akrylowa lub poliuretanowa. Zachowuje naturalny wygląd drewna lub MDF z widoczną strukturą.
Lakier kyjący RAL
Dowolny kolor z palety RAL Classic i RAL Design. Możliwe wykończenie mat, satyna lub połysk.
Przykładowe gatunki forniru

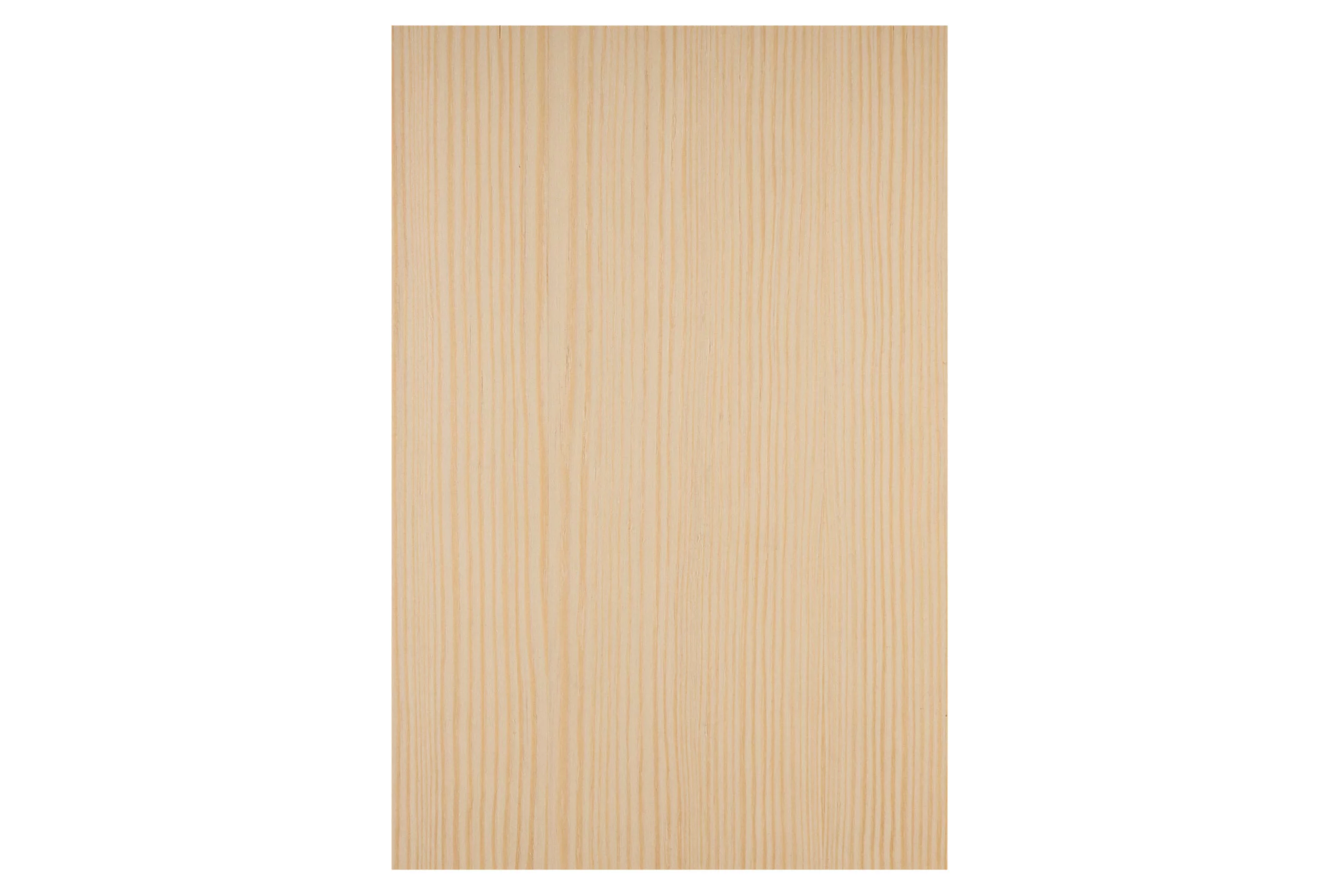

Sosna Carolina

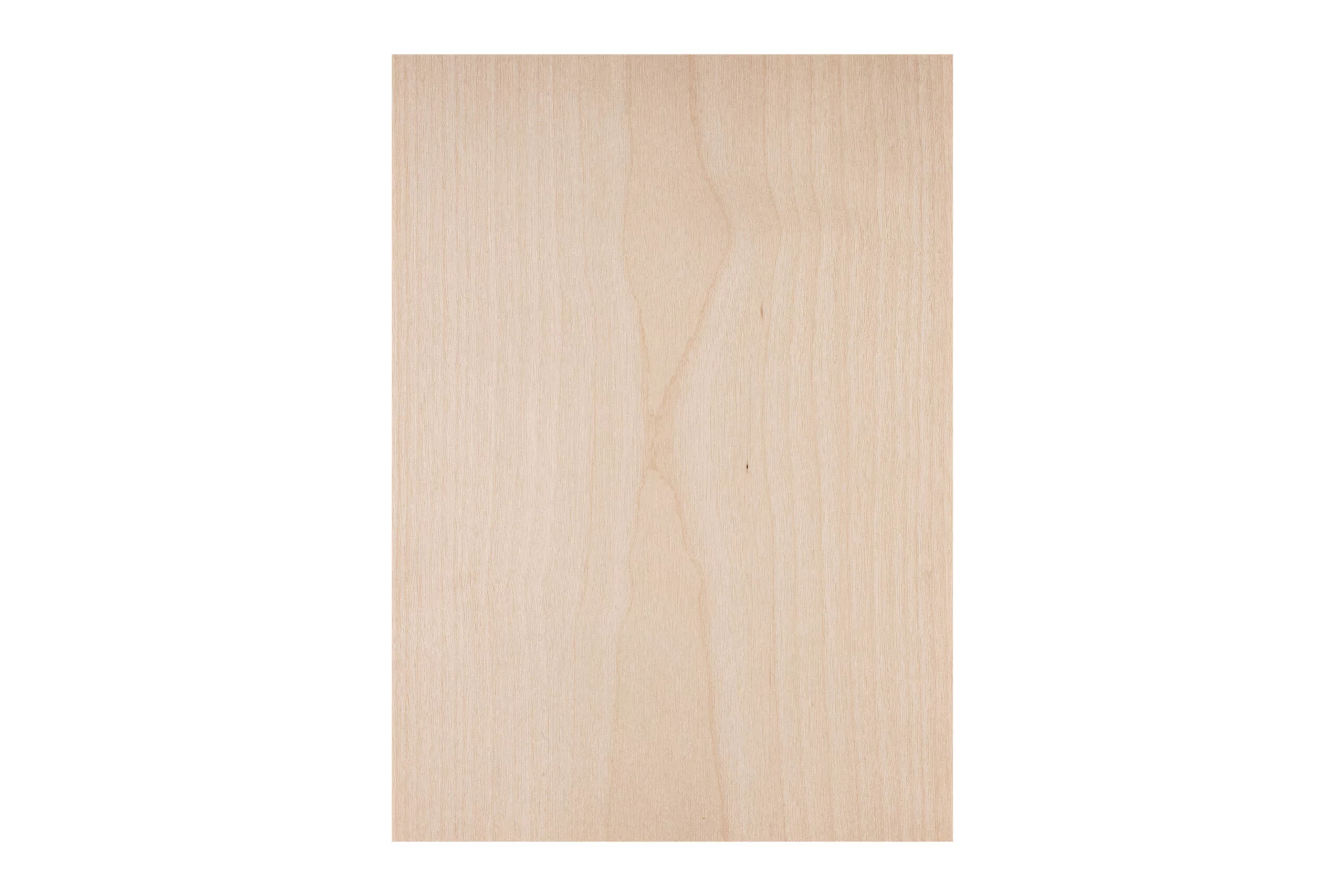

Brzoza Skandynawska

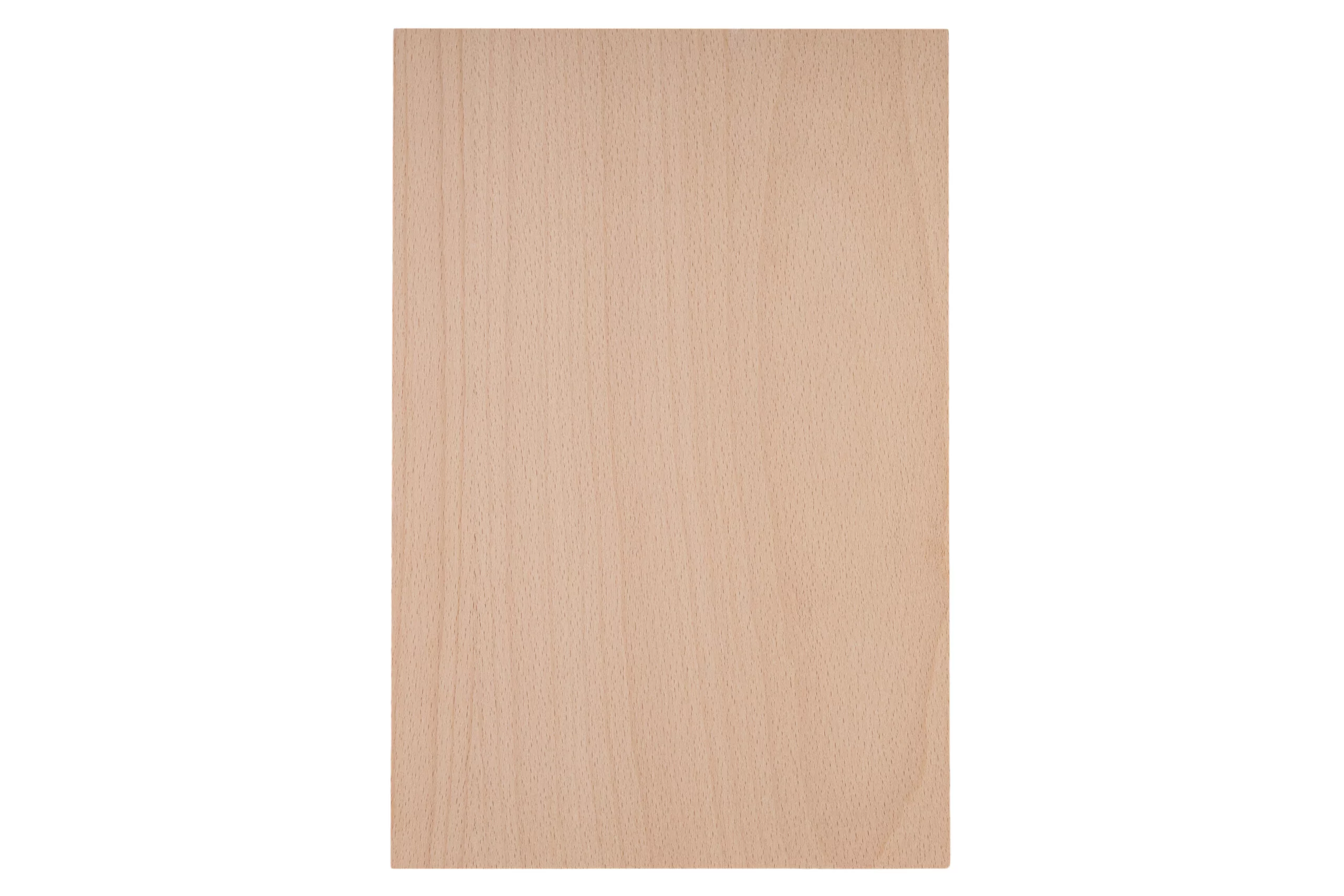

Buk Półflader

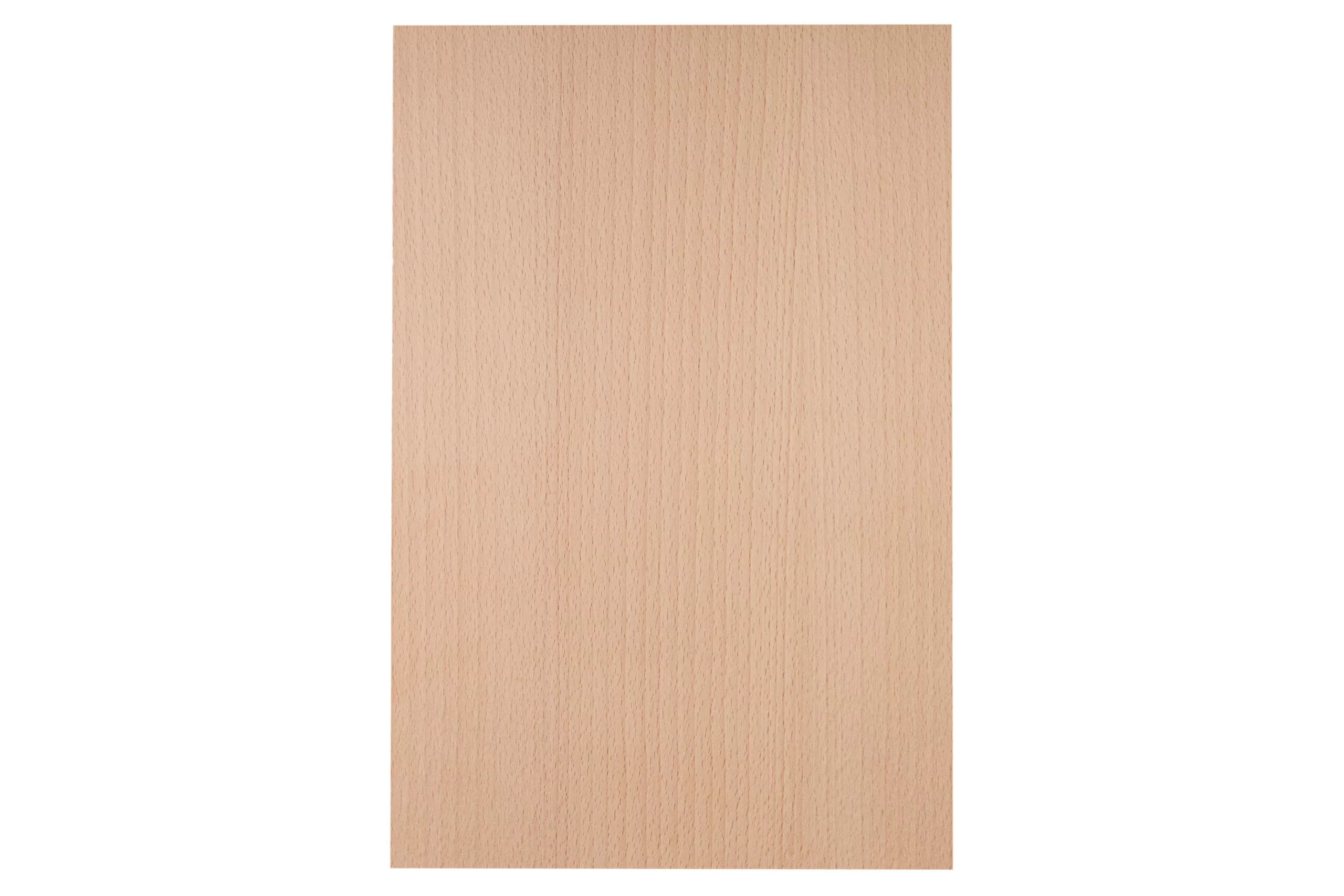

Buk Prostosłoisty

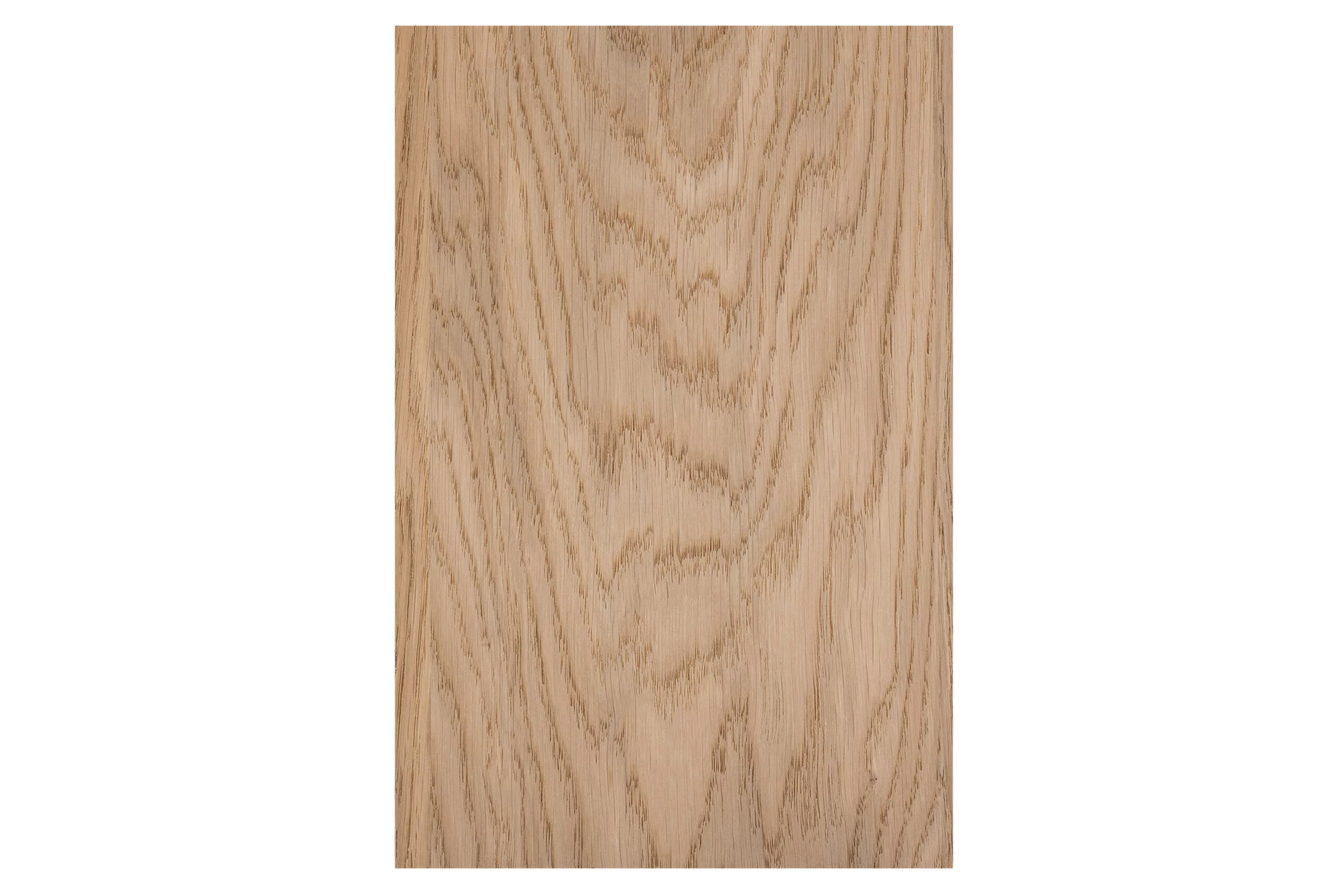

Dąb Flader

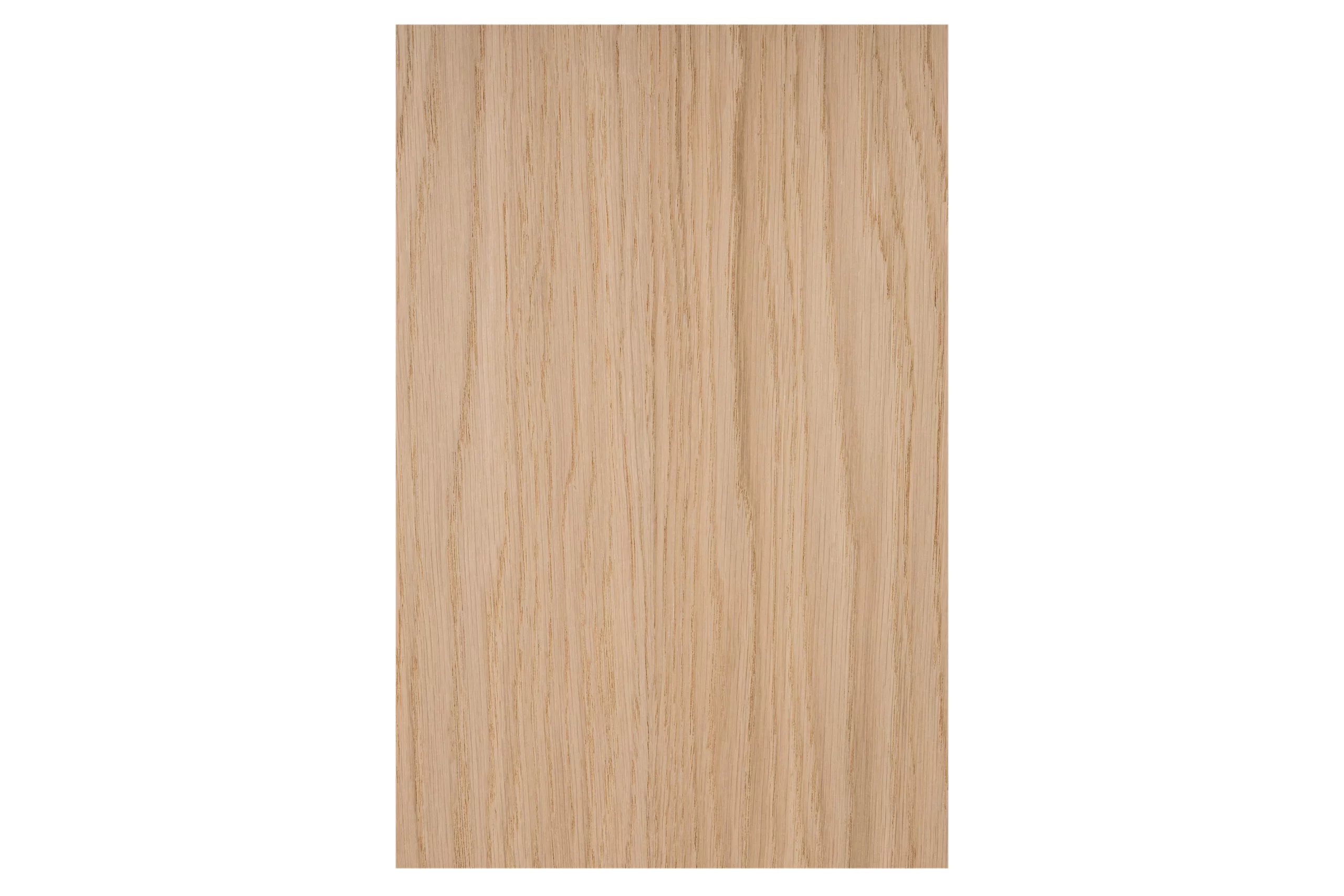

Dąb Półflader

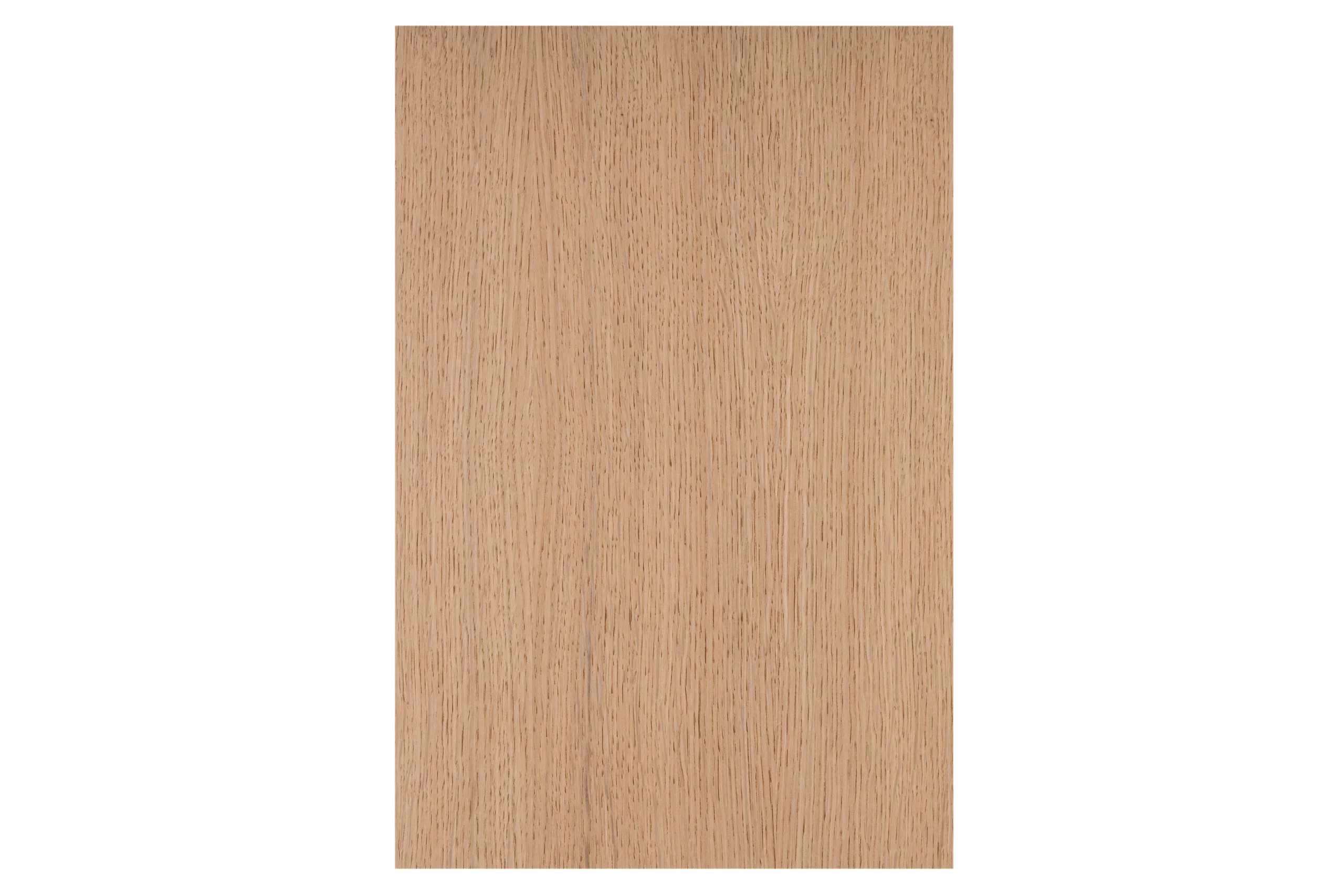

Dąb Prostosłoisty

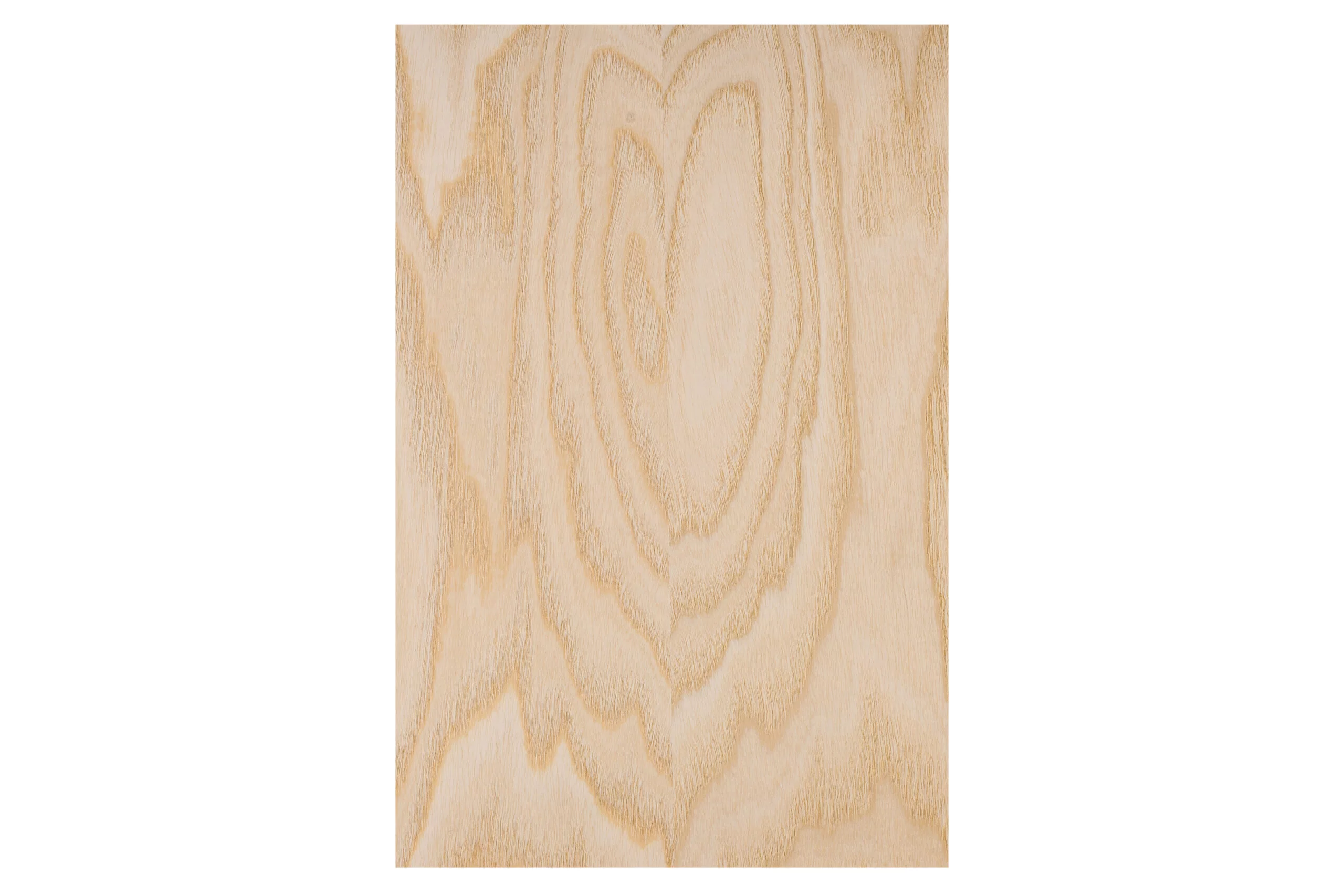

Jesion Biały Flader

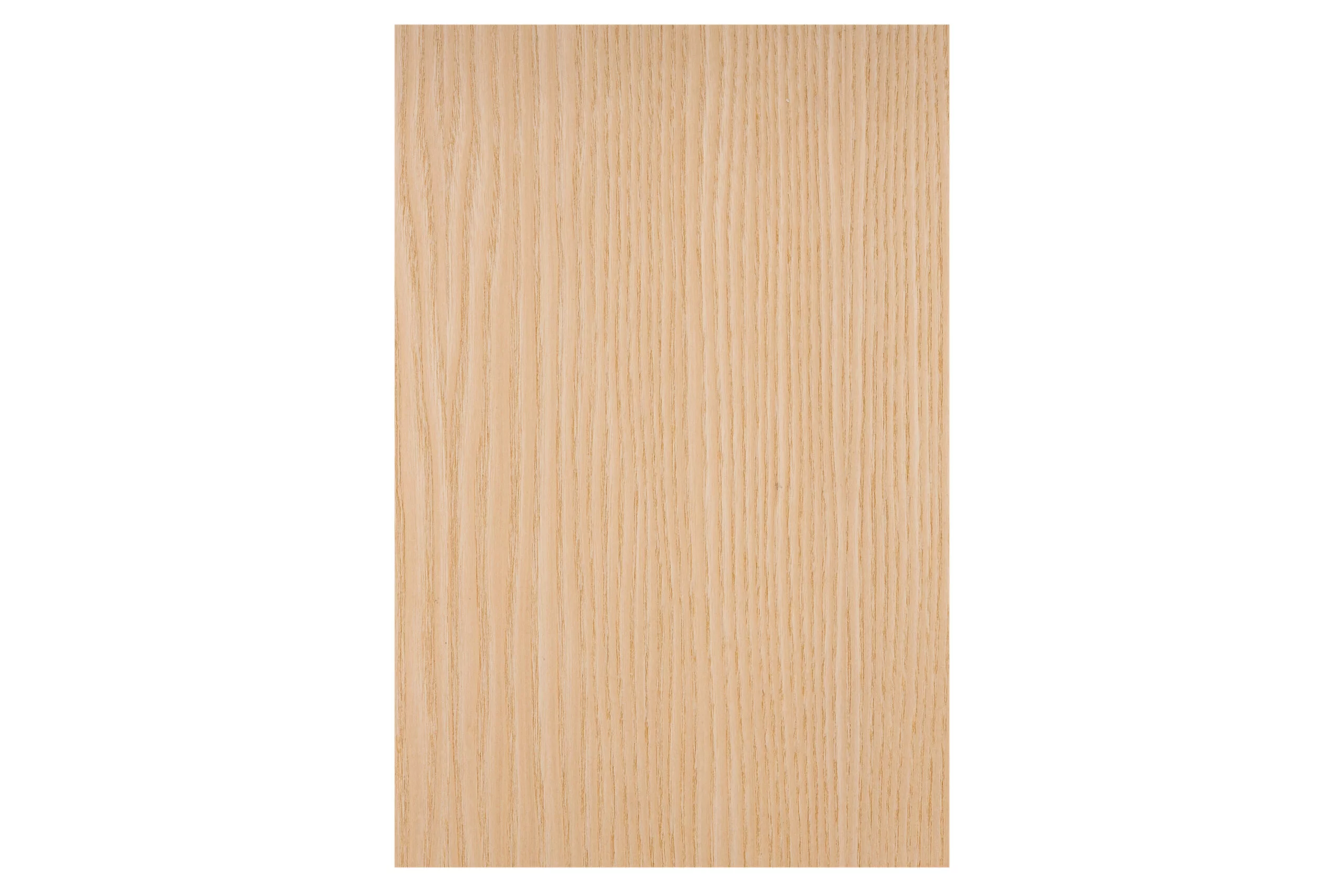

Jesion Prostosłoisty

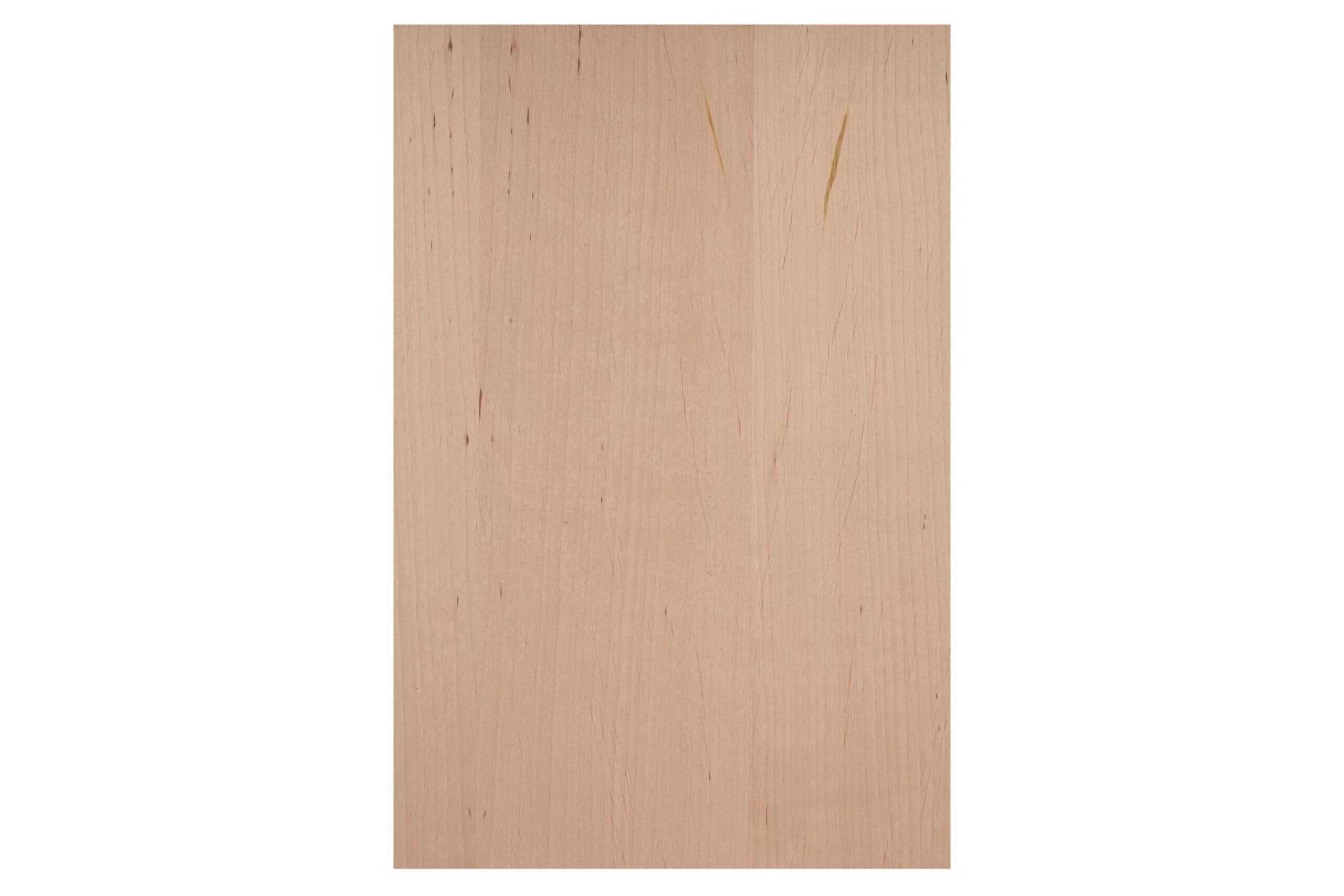

Olcha

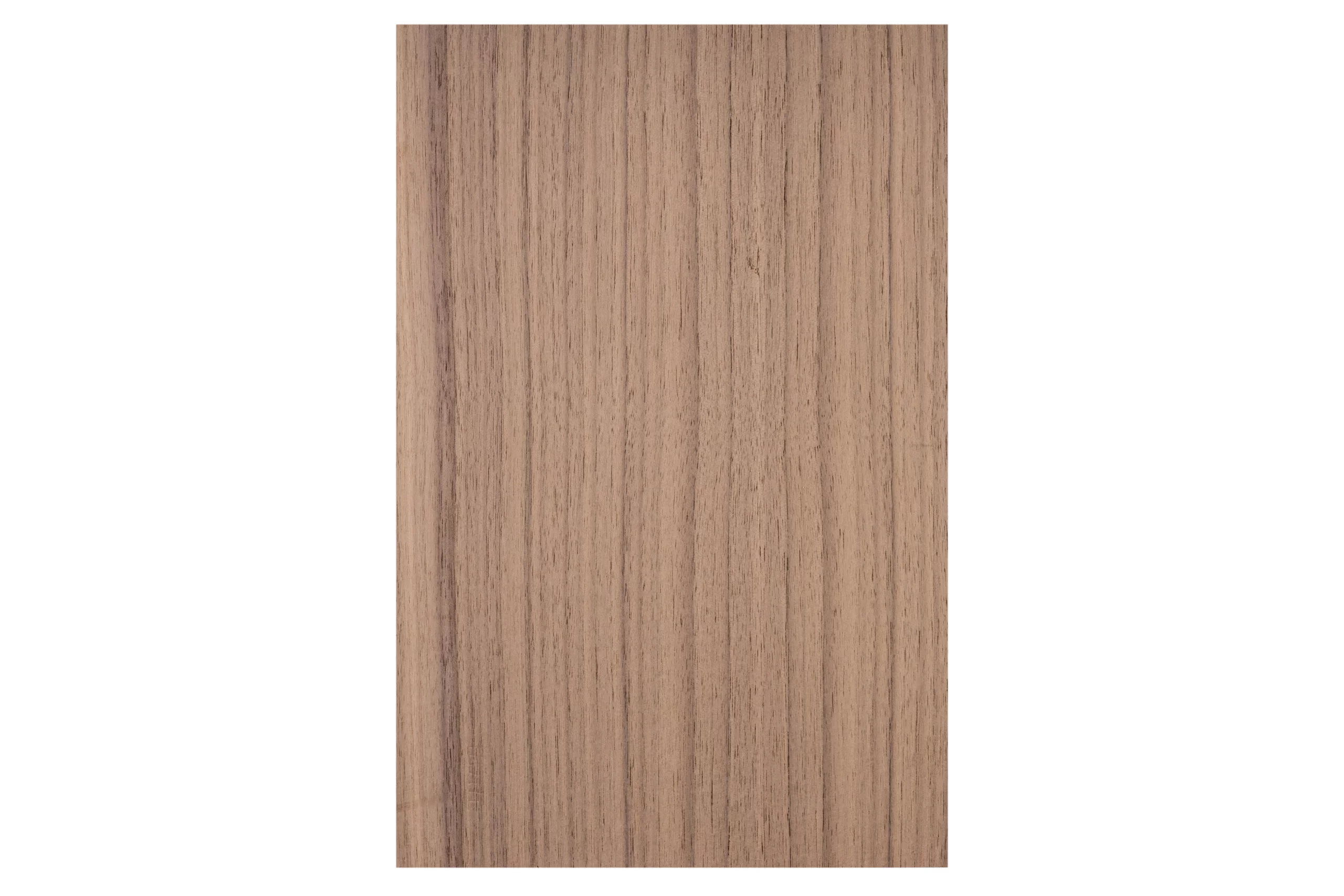

Orzech Promień

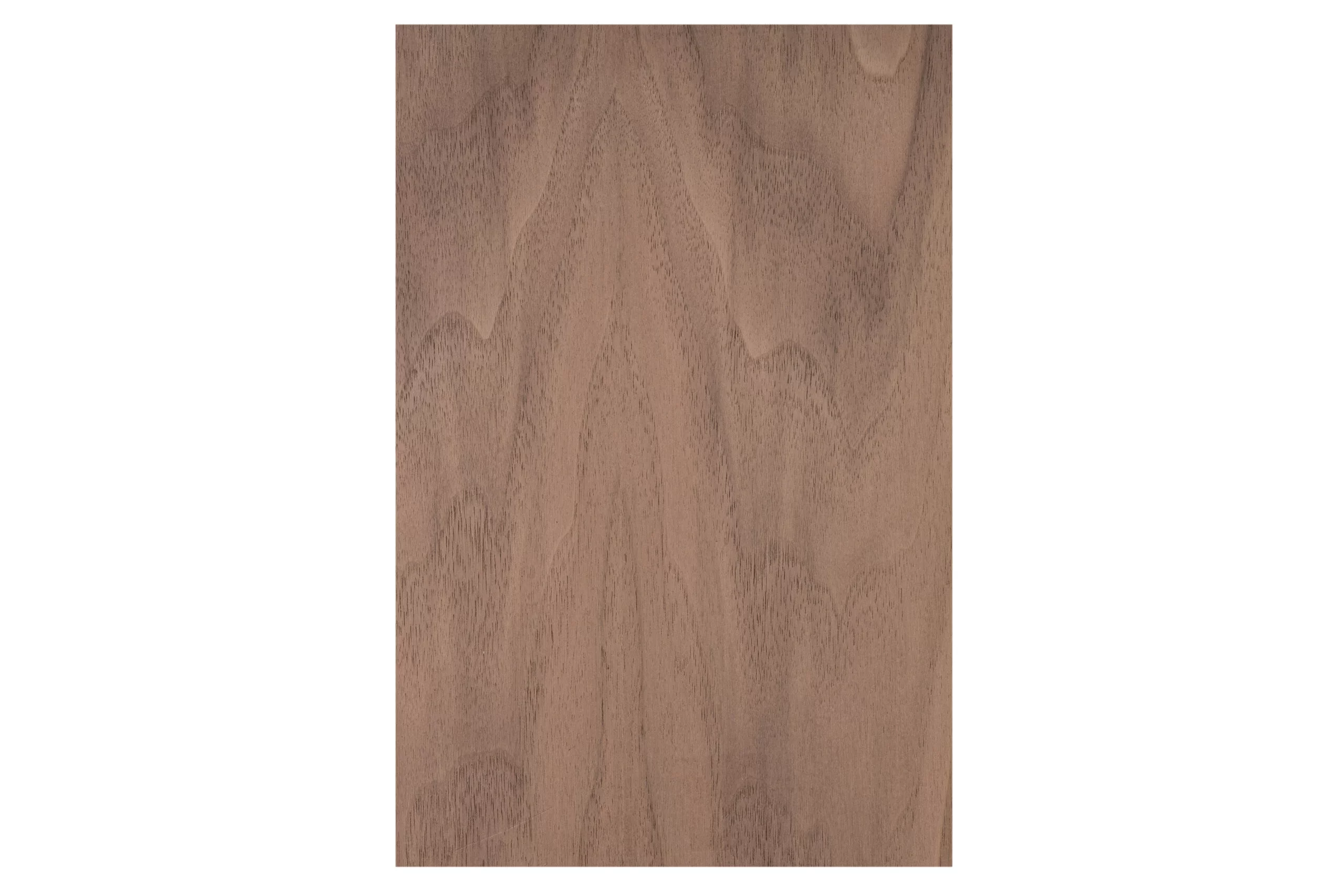

Orzech Amerykański
Dostępne gatunki i odcienie forniru na zapytanie. Możliwe wykonanie próbki przed zleceniem produkcji.
TIP TOP w przestrzeniach
biurowych i publicznych
System listwowy ALACER zrealizowany w obiektach użyteczności publicznej, biurowych i handlowych na terenie całej Polski. Każda realizacja to indywidualny dobór gatunku forniru, szerokości listew i rozstawu szczelin.
Komisje Sejmowe, Warszawa

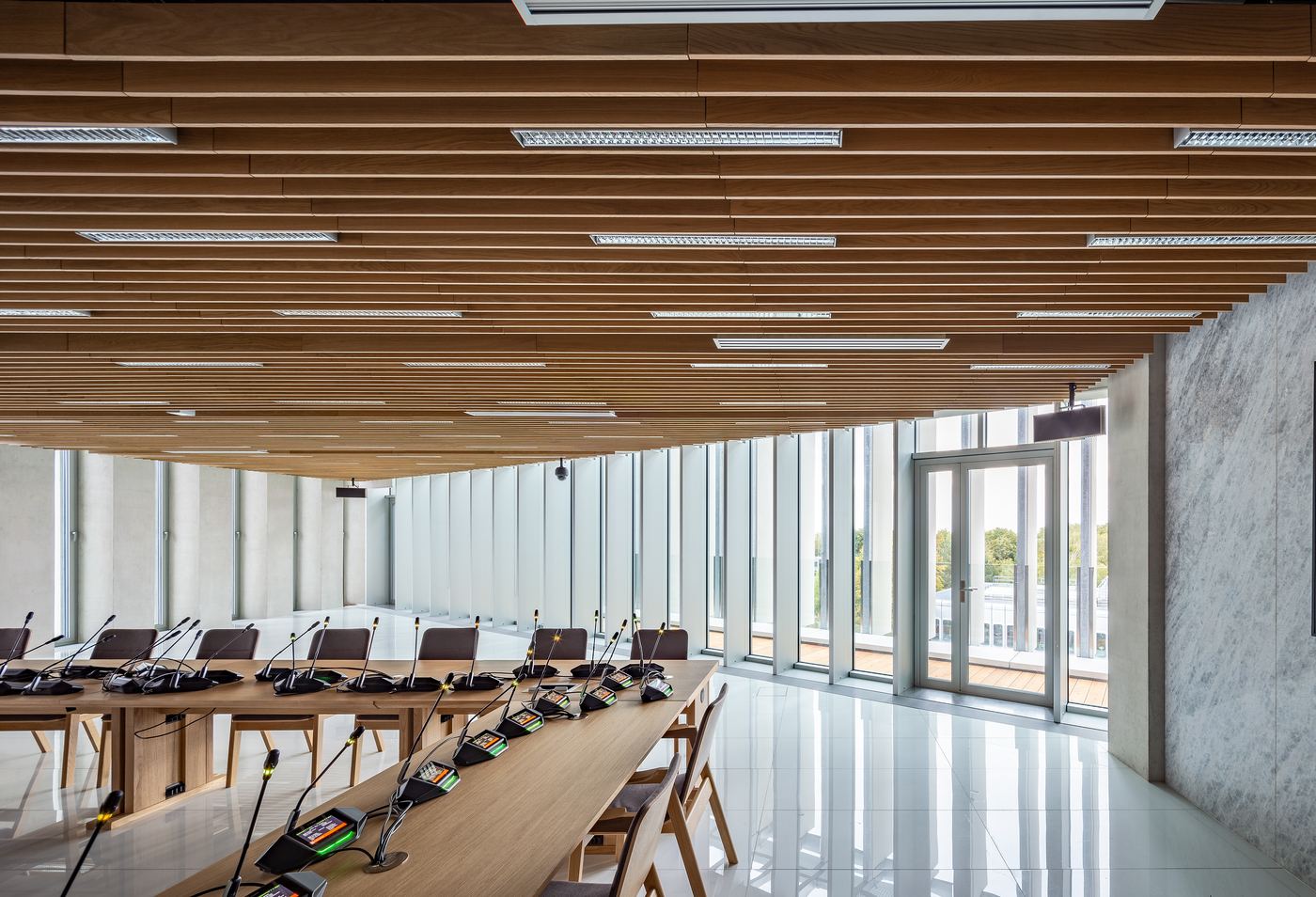

Sala konferencyjna — sufit listwowy fornirowany, listwy naturalne, światło dzienne

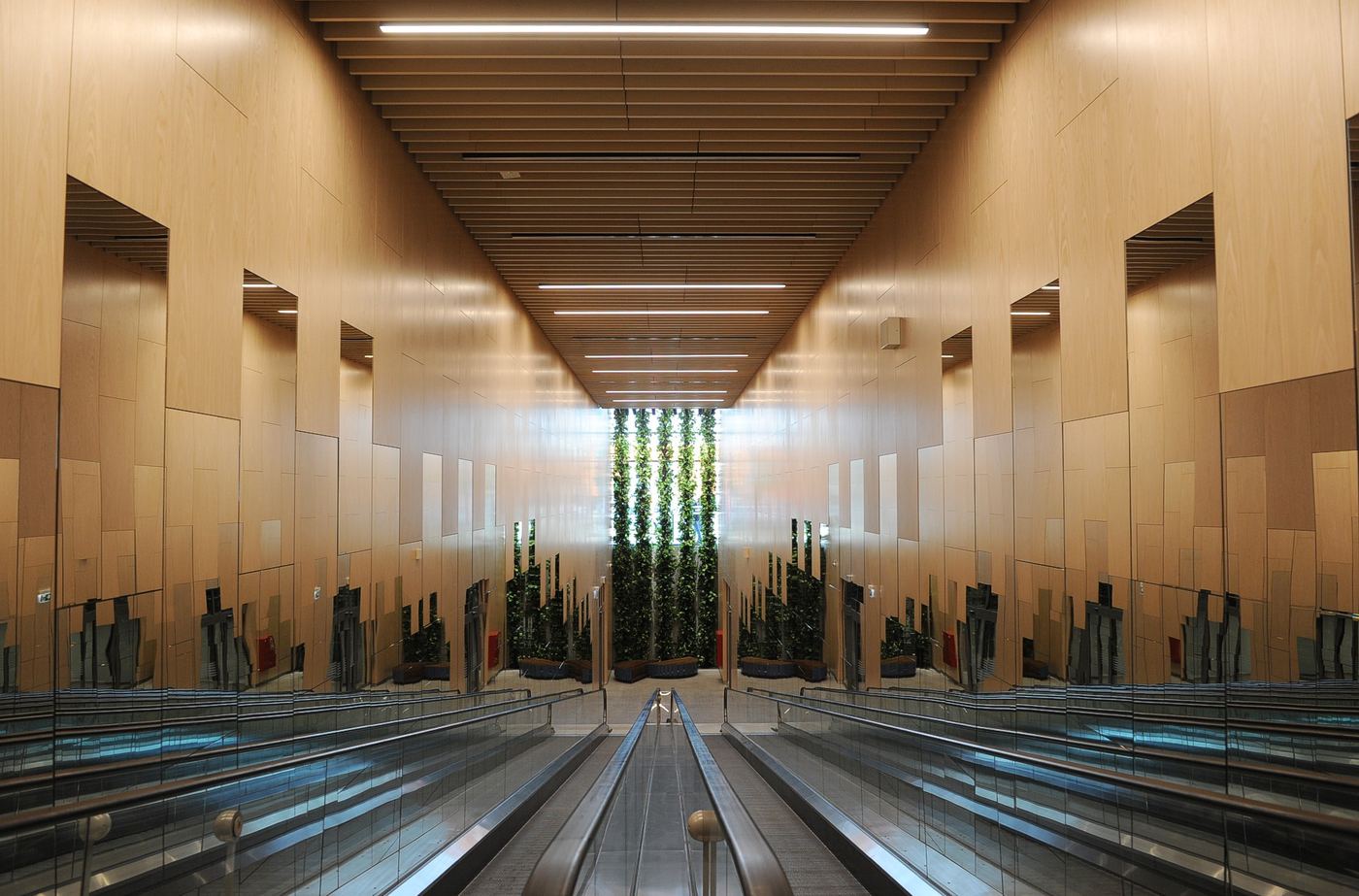

Centrum Franowo, Poznań
Korytarz z sufitem listwowym TIP TOP — widok perspektywiczny, dwie kondygnacje

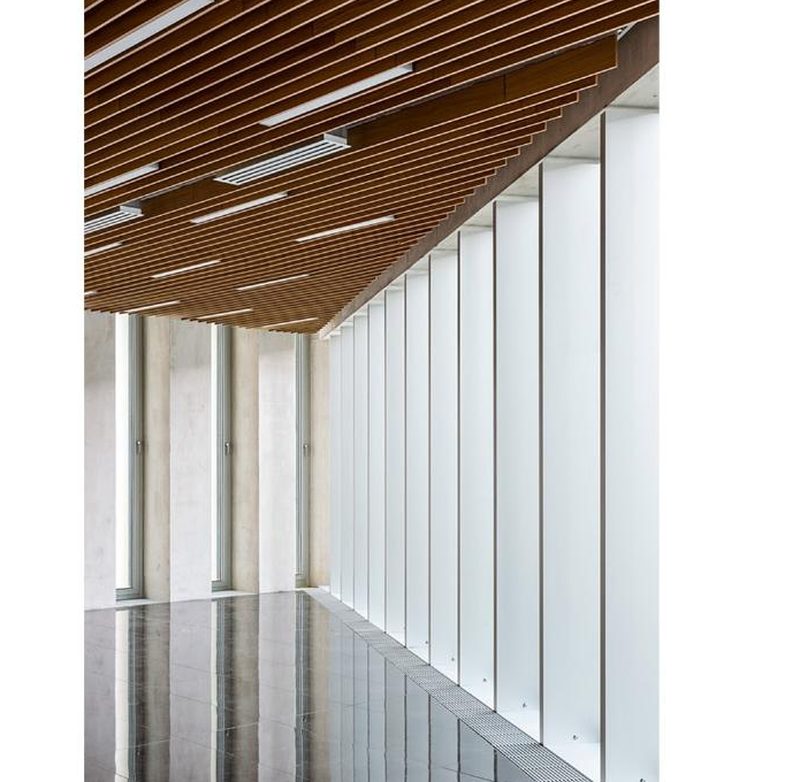

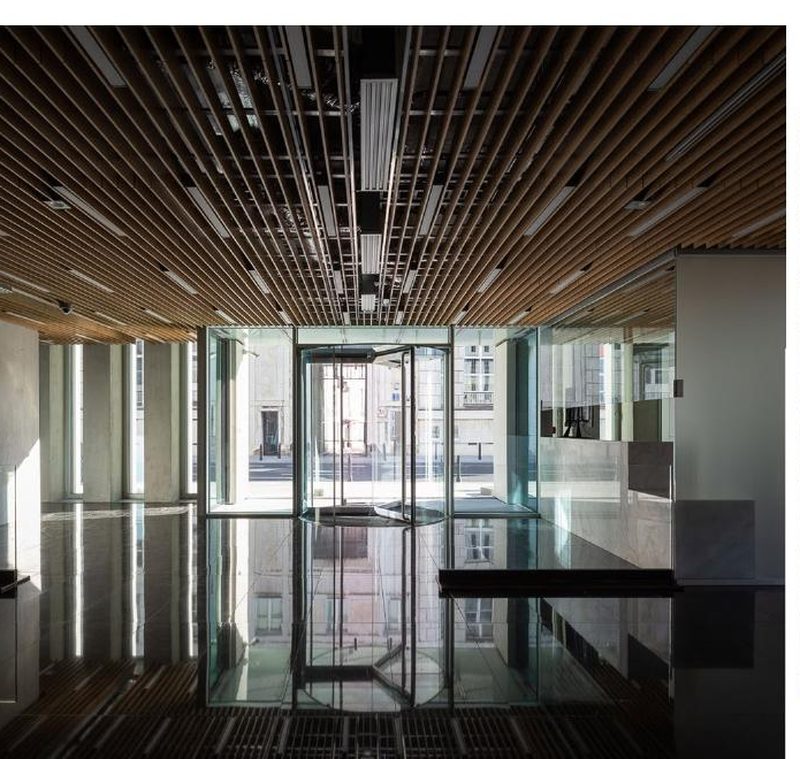

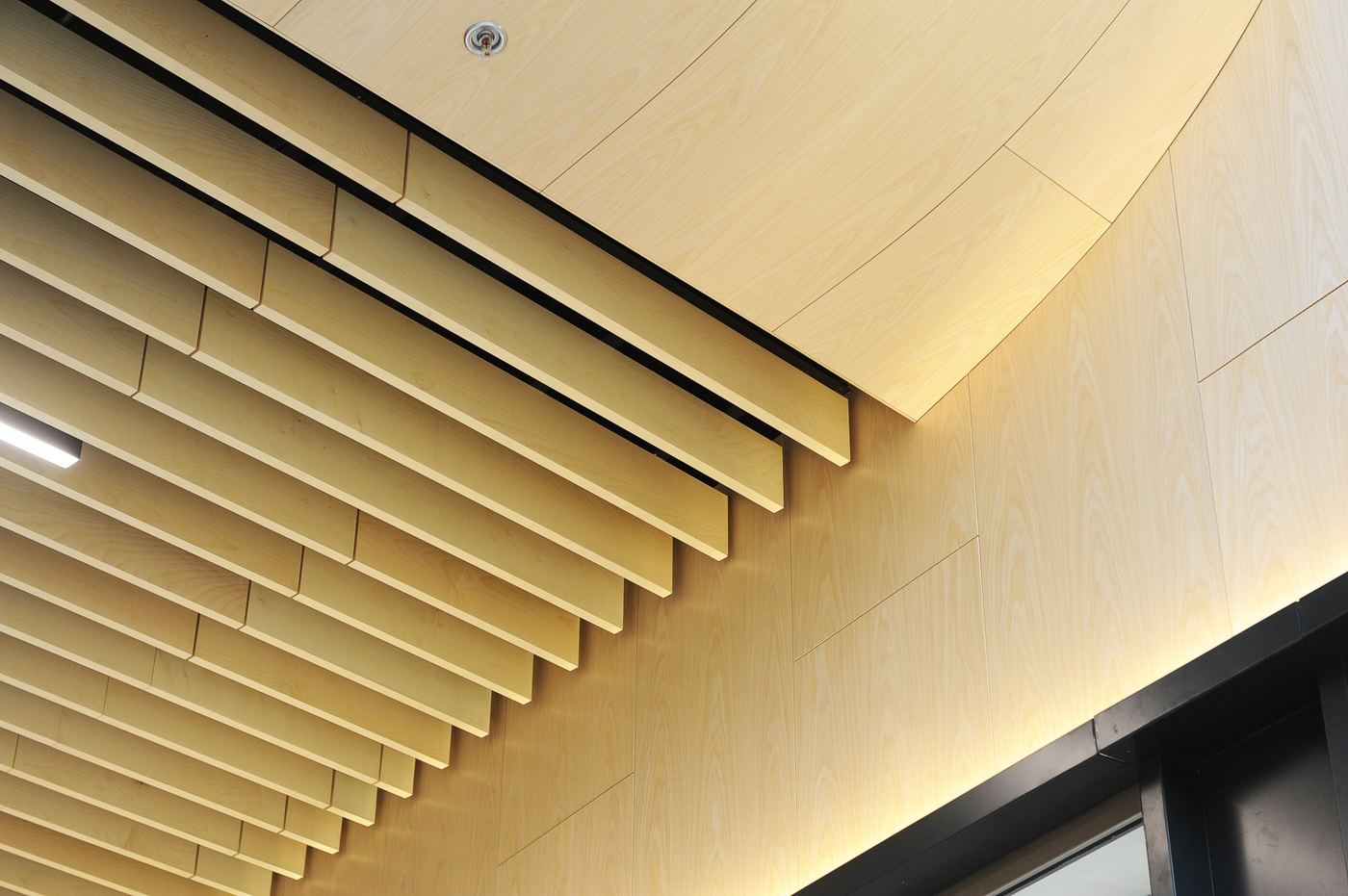

Detal — styk systemu listwowego
Zbliżenie krawędzi połaci listwowej przy ścianie — widoczna czarna fizelina i profil TOP

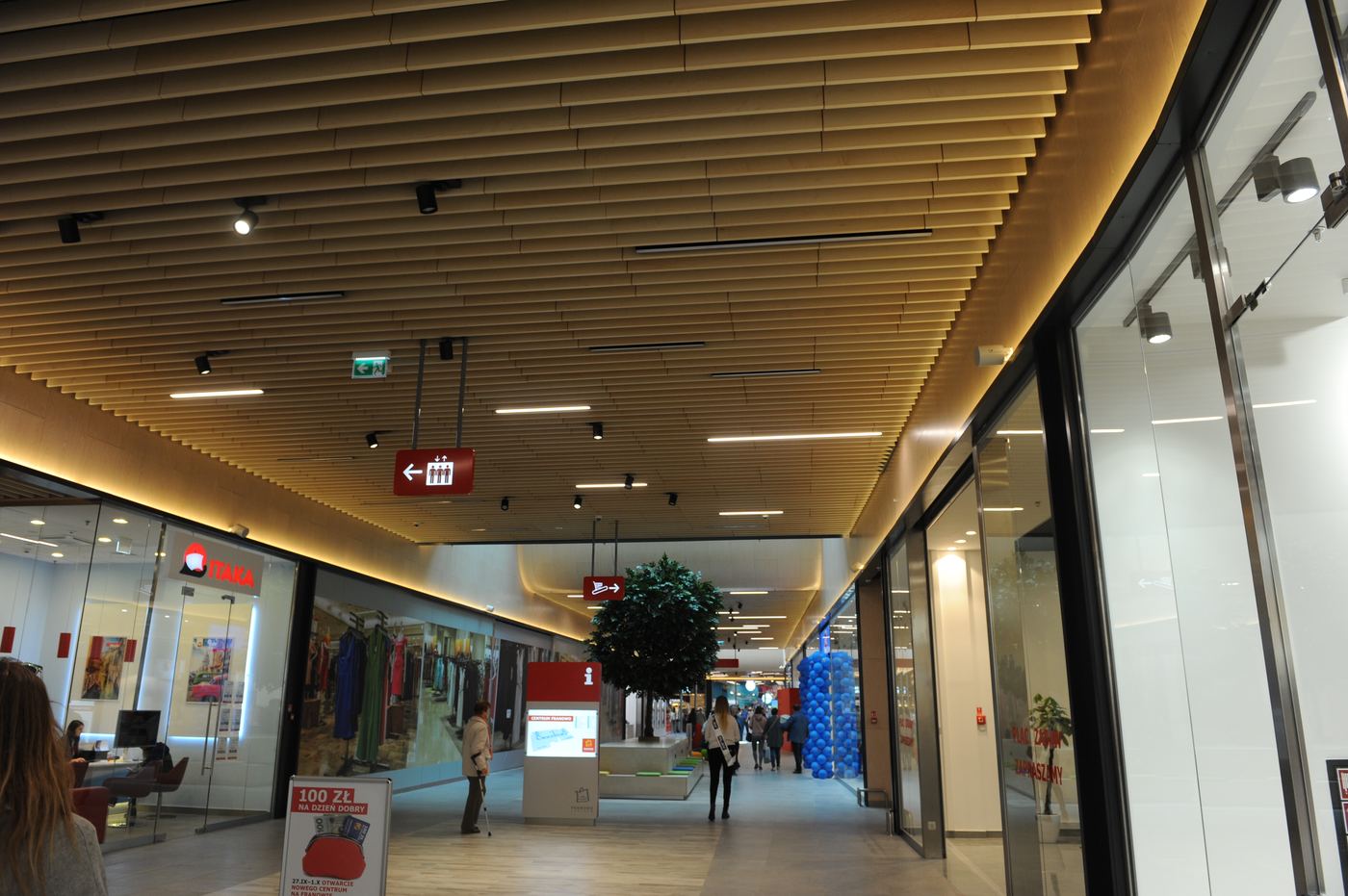

Centrum Handlowe Franowo, Poznań
Pasaż handlowy — sufit listwowy fornirowany z oświetleniem liniowym LED

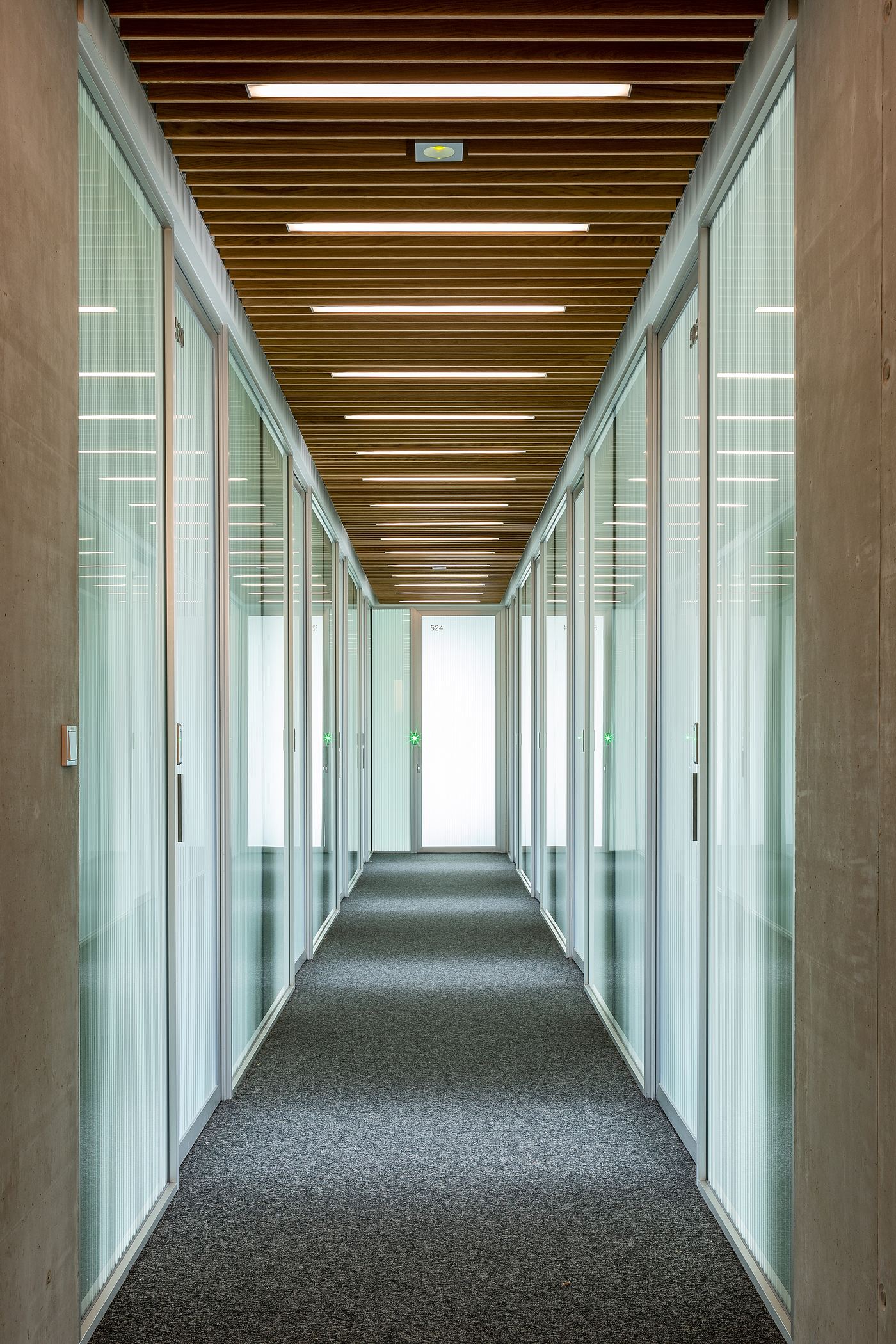

Budynek biurowy
Korytarz biurowy — sufit listwowy TIP TOP, listwy ciemny fornir orzechowy
Maraton Poznań — obiekt biurowy
Wyspa sufitowa — sufit listwowy TIP TOP w formie wyspy nad strefą recepcji

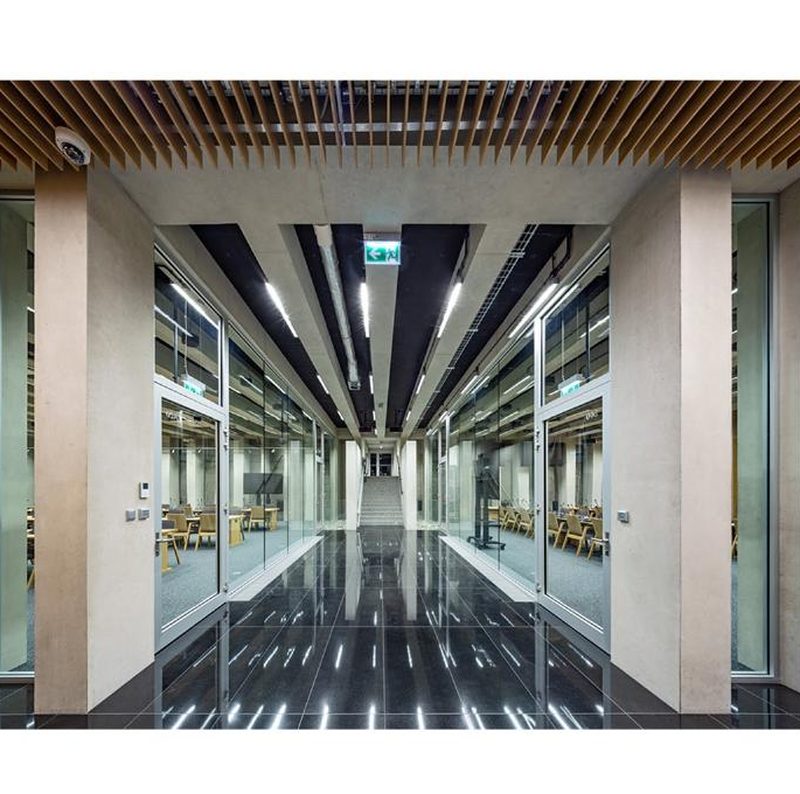

Budynek Komisji Sejmowych, Warszawa
Hol główny — sufit listwowy fornirowany, widok perspektywiczny

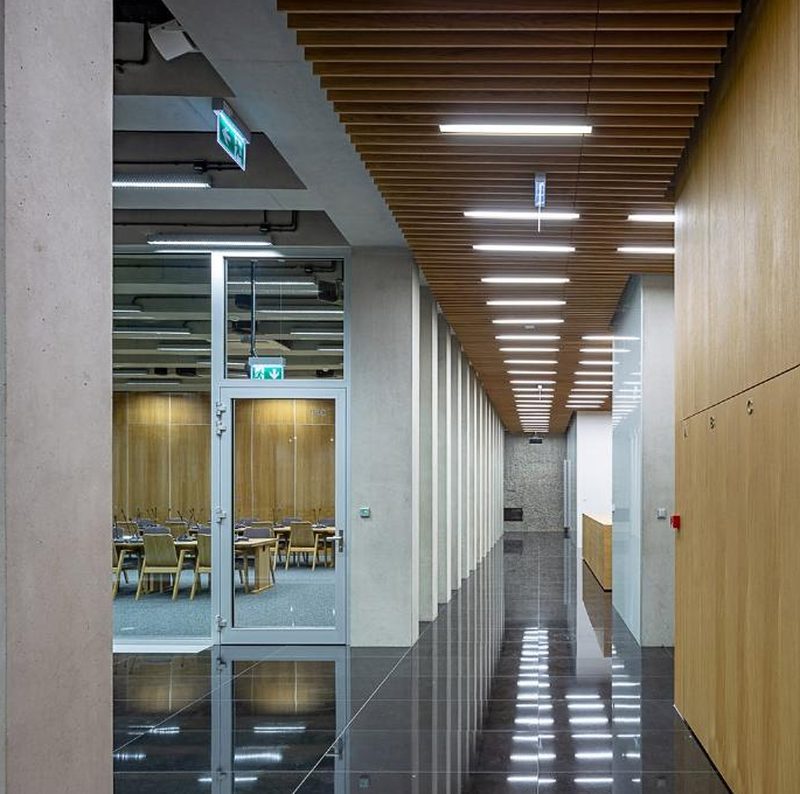

Budynek Komisji Sejmowych, Warszawa
Korytarz komunikacyjny — sufit listwowy z oświetleniem liniowym LED

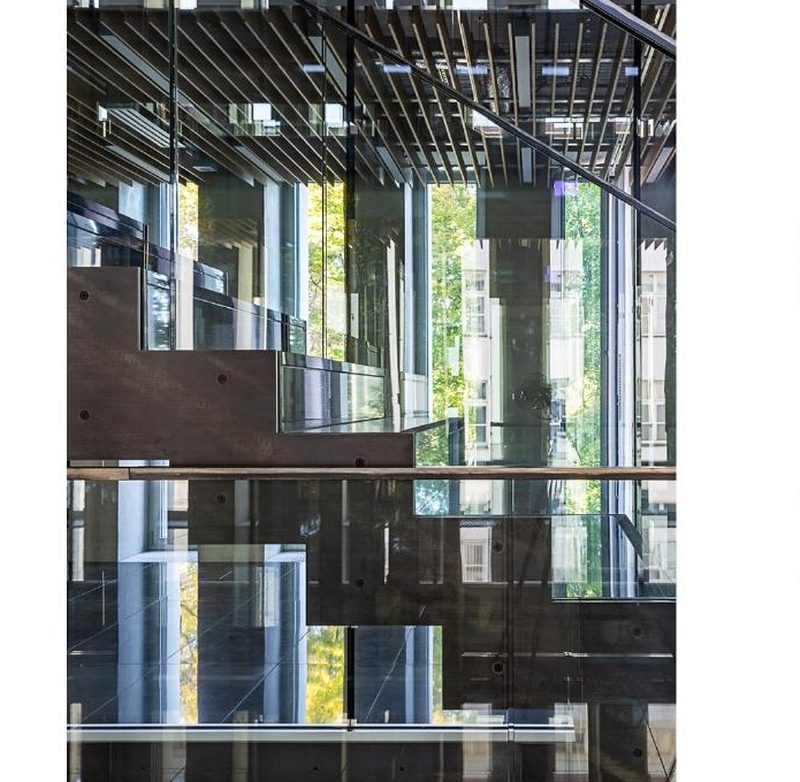

Budynek Komisji Sejmowych, Warszawa
Klatka schodowa — sufit listwowy w przestrzeni wielokondygnacyjnej
